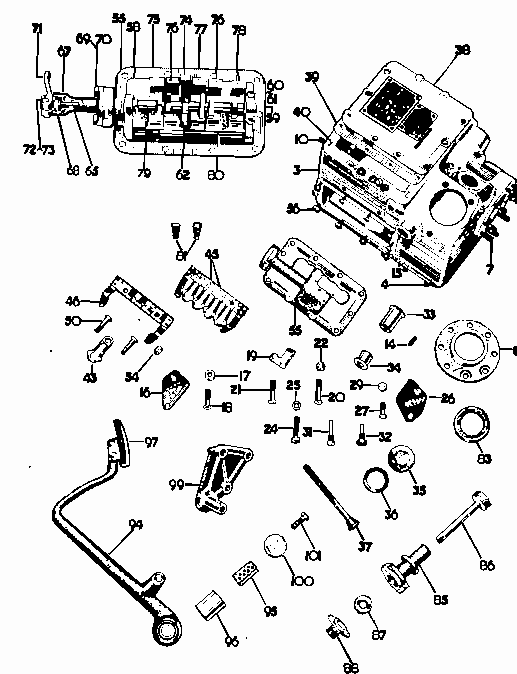

Figure 1A- Gear Casing, Covers and Pedal

3, Gearbox casing. 4, Studs for baseplate. 7, Studs for rear cover. 10, Studs for front cover and bell housing. 14, Stop for ball. 15, Busbar lever-shaft hole. 16, Front end plate. 17, Distance piece for front end plate. 18, Front end-plate screw. 19, Bracket for adjuster screw (top gear). 20, Screw for bracket (drilled). 21, Screw for bracket (plain). 22, Adjuster bracket slotted nut (top gear). 24, Adjuster bracket setscrew (top gear).25, Locknut. 26, Rear end plate. 27, Rear end-plate screw. 29, Slotted nut for rear end-plate screw. 31, Automatic adjuster stop (forward). 32, Automatic adjuster stop (reverse.) 33, Busbar operating shaft bush (off side). 34, Busbar operating shaft bush (near side). 35, Oil-filler plug. 36, Oil-filler plug washer. 37, Dip stick. 38, Top cover. 39, Top-cover joint. 40, Top-cover setbolt. 85, Speedo adapter. 86, Speedo wheel. 87, Speedo drive oil-seal. 88, Speedo cable connection. 94, Gearbox pedal. 95, Pedal bush. 96, Pedal-bearing bush. 97, Pedal pad. 99, Pedal fulcrum. 100, Pedal retaining washer. 101, Setbolt.

Figure 1A
